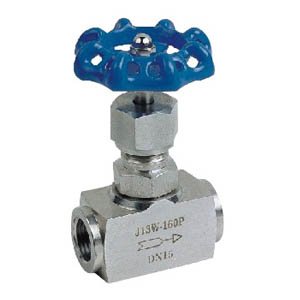

GMJ14F-高密封取样阀针型阀
设计制造：GB/T12224-1989,JB/T7747-1995,
连接形式：螺纹连接,
结构特征：软硬双密封；活动阀瓣,
检验和试验：GB/T13927-1992。
适用范围：适合城建、化工、冶金、石油、制药、食品、饮料、环保等部门使用。
GMJ14F高密封取样阀性能规范
|
试验项目 |
压力值 |
|
公称压力 |
25 |
|
壳体试验 |
37.5 |
|
密封试验 |
27.5 |
|
气压试验 |
15 |
|
适用温度 |
≤180°C |
|
适用介质 |
水、蒸气、油品等 |
GMJ14F高密封取样阀主要零件材料
|
型号 |
阀体 |
接头 |
阀杆 |
螺帽 |
填料 |
|
GMJ14F/H-250Ⅱ |
20# |
20# |
2Cr13 |
20# |
PTFE |
|
GMJ14F/H-250PⅡ |
SS304 |
SS304 |
SS304 |
SS304 |
PTFE |
GMJ14F高密封取样阀主要外形尺寸
|
规格 |
M1 |
M2 |
N-? |
L |
L1 |
L2 |
H |
D0 |
重量（KG） |
|
DN6 |
G1/2 |
M20×1.5 |
?10 |
98 |
37 |
75 |
100 |
63 |
1.7 |
