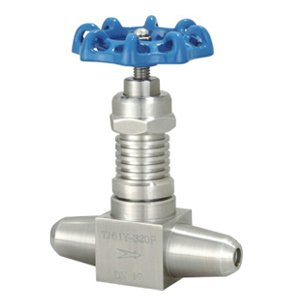

GMJ11F-高密封取样阀针型阀

　

GMJ11F-高密封取样阀（针型阀）介绍：
1、设计制造
      GB/T   12224-1989
      JB/T      7747-1995
2、连接形式：
      对焊式管接头
3、结构特征：
     锥面密封；浮动阀瓣
4、阀门检验和试验：
      GB/T  13927-1992
5、材料：
      碳钢按GB/T  12228-1989的规定
      不锈钢GB/T    1220-1989的规定

GMJ11F-高密封取样阀（针型阀）性能规范 试验项目 压力值 公称压力 25 壳体试验 37.5 密封试验 27.5 气压试验 15 适用温度 ≤180°C 适用介质 水、蒸气、油品等

GMJ11F-高密封取样阀（针型阀）主要零件材料

型号	阀体	接头	阀杆	螺帽	填料
GMJ11F/H-250Ⅱ	20#	20#	2Cr13	20#	PTFE
GMJ11F/H-250PⅡ	SS304	SS304	SS304	SS304	PTFE

GMJ11F-高密封取样阀（针型阀）主要外形尺寸

规格	M1	M2	N-?	L	L1	H	D0	重量（KG）
DN6	M20×1.5	G1/2	?10	70	153	110	63	1.5
