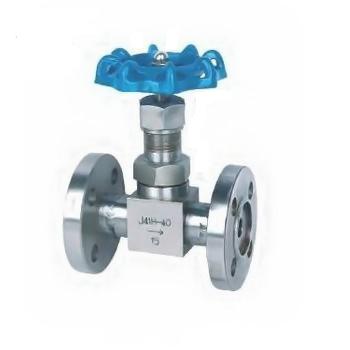

法兰针型阀

　

一、J43W法兰针型阀结构图：

二、J43W法兰针型阀试验标准： （单位Unit：MPa）



试验项目TESTITEM	压力值PRESSURE VALVE
公称压力Nominal Pressure	2.5
壳体试验Shell Test	3.7
密封试验Test	2.75
气压试验Air Pressure Test	0.9
适用温度Suitable Temperatue	≤180℃
适用介质Suitable Medium	水、蒸汽、油品等Water,Steam,Oilgoods



三、J43W法兰针型阀的型号与零部件材质：



型号  TYPE	阀体  BODY	接头  TIE-IN	阀杆  VALVE HANDLE	螺帽  SCREW CAP	填料  PACKING
J43H-25	20#	20#	2Cr13	20#	柔性石墨、四氟  Leslble graphite
J43W-25P	304SS	304SS	304SS	304SS	柔性石墨、四氟  Leslble graphite
J43W-25R	316SS	316SS	316SS	316SS	柔性石墨、四氟  Leslble graphite



四、J43W法兰针型阀外型与连接尺寸：



规格  SPECIF ICATION	A	L	H	Do
DN10	90	130	90	60
DN15	92	122	90	60
DN20	105	150	105	80
DN25	115	150	120	100
