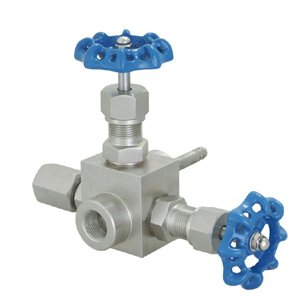

J13W-内螺纹针型阀
1、设计制造：
GB/T 12224-1989
JB/ T 7747-1995
2、连接形式：
内螺纹连接；承插焊连接
3、结构特征：
锥面密封；浮动阀瓣
4、阀门检验和试验：
GB/T 13927-1992
5、材料：
碳钢按GB/T 12228-1989的规定
不锈钢GB/T 1220-1989的规定
J13H内螺纹针型阀性能规范
| 试验项目 | 压力值 |
| 公称压力 | 32 |
| 壳体试验 | 48 |
| 密封试验 | 35.2 |
| 气压试验 | 19.2 |
| 适用温度 | ≤425°C |
| 适用介质 | 水、蒸气、油品等 |
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
| J13H-320 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |
| J13H | SS304 | SS304 | SS304 | SS304 |
J13H内螺纹针型阀主要外形尺寸
| 规格 | G | L | H | D0 | 重量（KG） |
| DN6 | 1/4 | 60 | 90 | 63 | 0.65 |
| DN10 | 3/8 | 60 | 92 | 63 | 0.65 |
| DN15 | 1/2 | 65 | 98 | 63 | 0.8 |
| DN20 | 3/4 | 80 | 110 | 78 | 1.0 |
| DN25 | 1" | 90 | 125 | 100 | 1.8 |
| DN32 | 11/2 | 128 | 180 | 140 | 5.0 |
